PI 1/2 Муфта зажимная герметичная для ввода кабеля в трубу

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

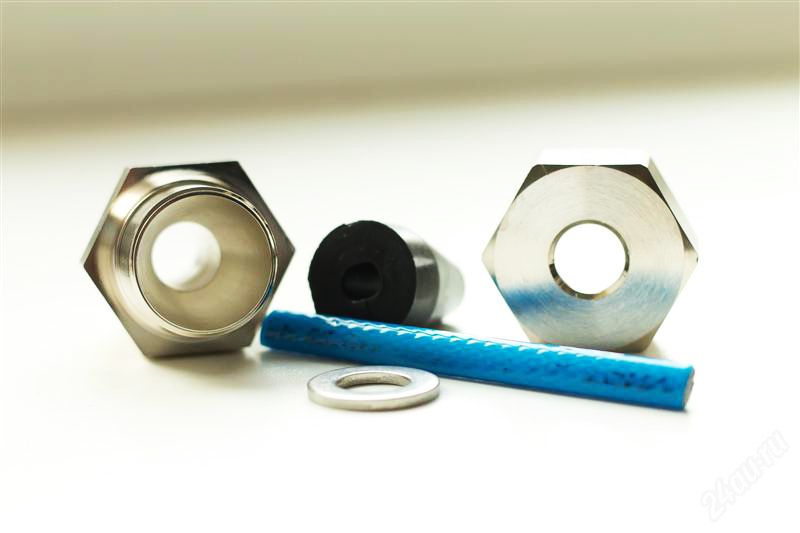

Уплотнительная каучуковая манжета (прокладка) имеет удлиненную форму и продольный разрез для удобства монтажа кабеля. Центральное отверстие имеет форму, совпадающую с сечением внешней оболочки кабеля. Уплотняющая поверхность манжеты – удлиненный конус.
Шайба облегчает вращение накидной гайки при уплотнении манжеты. Шестигранная накидная гайка обеспечивает сжатие манжеты и, тем самым, герметичность сборки муфты. Корпус и накидная гайка изготовлены из латуни с никелированным покрытием. Шайба изготовлена из из нержавеющей стали.

ПРИНЦИП РАБОТЫ

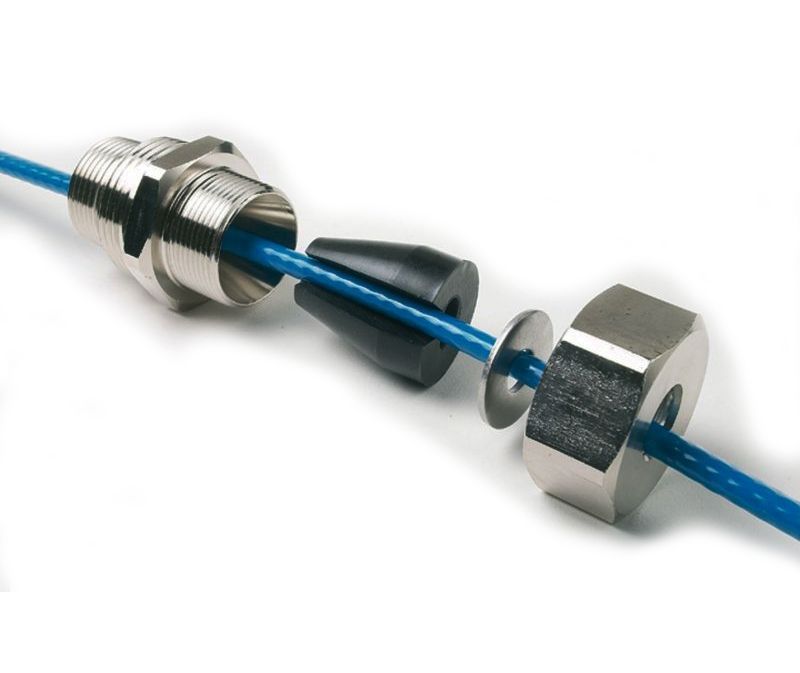

Работа зажимной муфты основана на уплотнении разрезной резиновой манжеты вокруг оболочки нагревательного кабеля и по конической поверхности гнезда в корпусе муфты. Манжета поджимается через шайбу накидной гайкой при помощи гаечного ключа.
Муфта изготовлена из латуни с никелированным покрытием, которое химически инертно к большинству реагентов, перекачиваемых по трубопроводам. Ее можно использовать для обогрева труб водоснабжения и дренажа изнутри в холодное время года, в технологических процессах при прогреве неагрессивных химических жидкостей и расплавов. Максимальное рабочее давление в трубопроводе – 10 атм.
